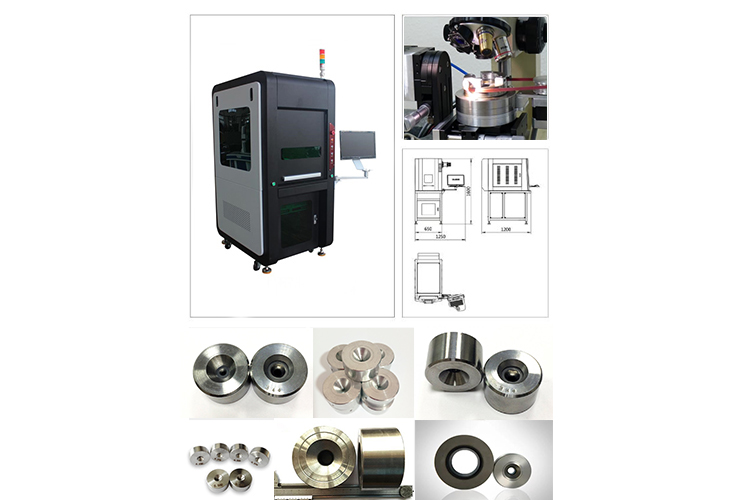

Лазерный станок для производства алмазных волоки

QCW 100D и QCW 200D Лазерный станок для производства алмазных волок и некоторых других драгоценных и твердых материалов. (Природный алмаз, монокристаллический алмаз, PCD, CVD и т.д).Для особых целей клиента, мы также можем производить станок по индивидуальному требованию.

Описание

QCW 100D и QCW 200D Лазерный станок для производства алмазных волок и некоторых других драгоценных и твердых материалов. (Природный алмаз, монокристаллический алмаз, PCD, CVD и т.д). Для особых целей клиента, мы также можем производить станок по индивидуальному требованию. Гарантия на год . Гарантия генератор лазера на 3 год.

Параметры

Модель

QCW100D

QCW200D

Лазерный источник

Nd:YAG, 1064нм

Пиковая выходная мощность лазера

≥100Вт

≥200Вт

Диаметр лазерного луча

0.08мм

0.1мм

Частота лазера

5-50кГц

Основное применение

Природный алмаз, монокристаллический алмаз, PCD, CVD.

Стабильность мощности

Непрерывная работа в течение 8 часов (±2%)

Ход моторизованной ступени X-Y

Шаговый двигатель 150x150 мм

Точность повторения

3um

Максимальная скорость обработки

3.0мм/с

Максимальная скорость перемещения

5.0мм/с

Номинальная нагрузка ступени

10кг

Максимальная толщина резки

0.5-12мм

0.5-18мм

Максимальный диапазон зажима

3-70мм

Максимальная дальность сверления

0.05-20мм

0.08-20мм

Диапазон вращающихся ступеней

+/- 45°

Главная ось радиального подшипника

<0.03мм

Четырехосный рычажный механизм

X, Y, Z, С Четырехосный автоматический

Мониторинг в режиме реального времени

Коаксиальная ПЗС-матрица, 80X

Интерфейс управления

Английский

Способ охлаждения

Охлаждение ветром

Основной блок

1.0квт

2.0квт

Общая площадь системы

3M2

Размер основного кадра

1000x900x1800мм

Общий вес

~600кг

Технические условия

Требования к питанию

220В, 50-60 Гц, требуется надежное хорошее заземление

220 В, 50 Гц, требуется надежное хорошее заземление

Окружающая среда

Без пыли, без вибрации, Температура: 15° C-30 ° C, Влажность: 30%-65%

Удаление пыли

Устройство для отвода воздуха необходимо при образовании значительного количества образующейся пыли. Расход отработанного воздуха составляет не менее 10 мм/ч

Сжатый воздух (приобретается самостоятельно)

Никакой пыли. Водяной пар и жирная грязь. Не менее 0,4 МПа.
